Duplo PFi Blade B2+, digitale snijtafel

Prijs op aanvraag

Prijs aanvragen

Duplo PFi Blade B2+,

Compacte en betaalbare flatbed-snijoplossing. Digitale snijtafel, slimme en professionele oplossing voor flatbed snijden, rillen of perforeren.

Meer informatie / Download PDF
Hebt u vragen over dit product? Contacteer ons via: +31 162 486 286
Artikelnummer: Duplo PFi Blade B2+
Categories: , ,
Tags: ,

Beschrijving

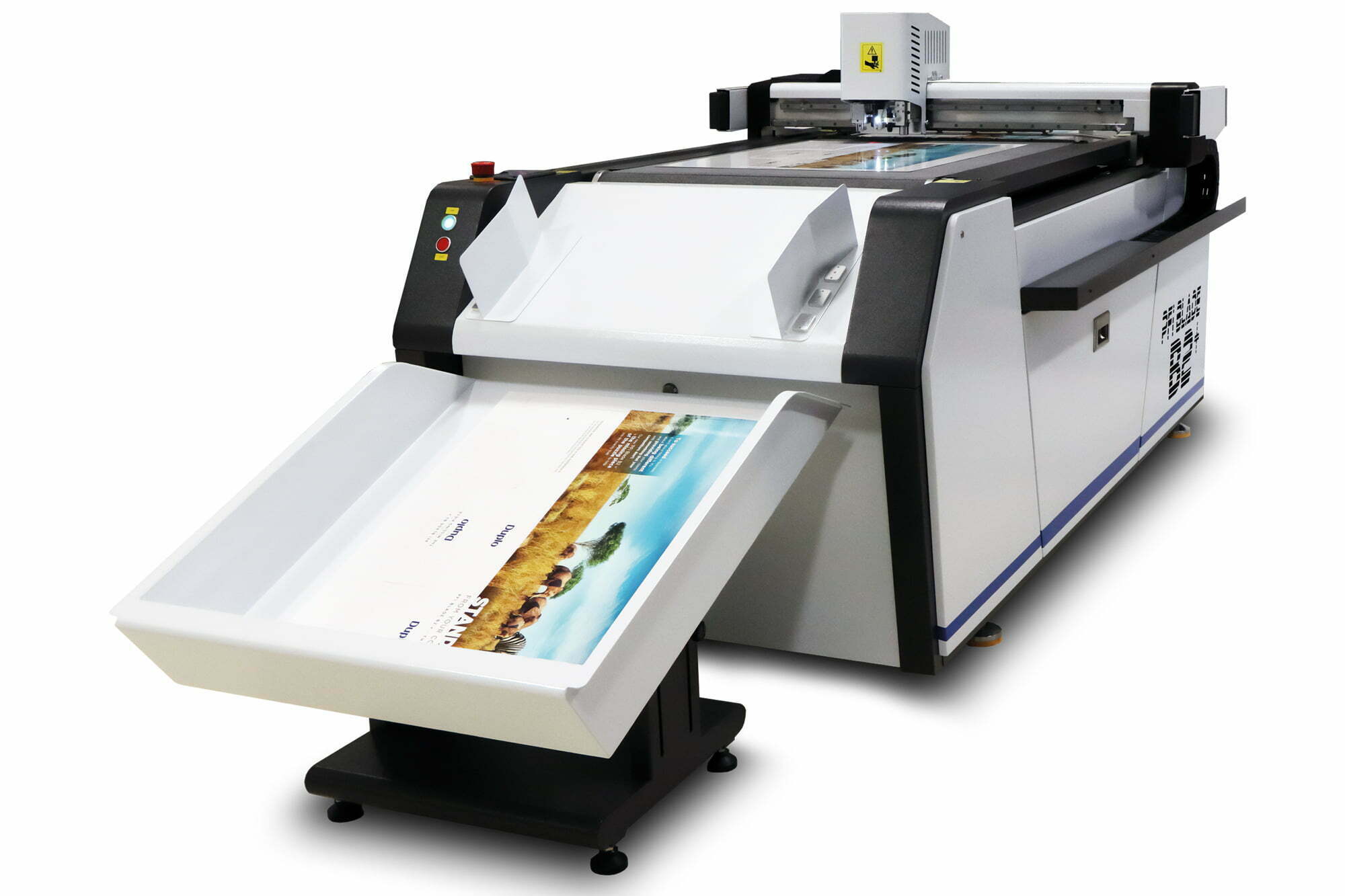

Duplo PFi Blade B2+, digitale snijtafel

Gebruikmakend van een flatbedtafel en digitale snijtechnologie, produceert de PFi Blade B2 + digitale snijtafel kleine oplagen verpakkingen, op maat-gemaakte kaarten en etiketten zonder dat fysieke matrijzen vereist zijn. Het PFi-mes snijdt, kiss-cut en rilt een keur aan substraten, waaronder papier, laminaten, kleefstoffen en synthetisch materiaal tot 1000 mm per seconde en tot 6 mm dik. Het is een betaalbare en veelzijdige oplossing voor het maken van prototypes en productie in kleine oplagen.

Geen stansmatrijzen vereist

Door de PFi Blade Connect-software, volgt de drie-voudige gereedschapskop de lijnen die op het snijbestand zijn ontworpen om toepassingen in elke gewenste vorm af te werken. Media worden op de flatbed op hun plaats gehouden door een vacuümzone, onder de transportband terwijl de gereedschapskop beweegt door het blad.

Automatisch invoersysteem

Met een stapelhoogte van 100 mm blijft de PFi Blade zeer productief werken. Elk vel wordt vacuüm gevoed waarbij het luchtmes helpt bij de vellenseparatie en vervolgens naar de snijtafel transporteert. De invoertafel gaat omhoog naarmate de vellen worden ingevoerd en kan opnieuw worden geladen zonder de bewerking te onderbreken.

Eenvoudige jobvoorbereiding en set-up

Maak het snijbestand in vectorprogramma’s zoals Adobe Illustrator en CorelDRAW om de gewenste sneden, kiss-cuts en scores te definiëren. Exporteer het snijbestand in een aantal ondersteunde formaten en upload het vervolgens naar de PFi Connect-software (pc wordt apart verkocht) wanneer de taak klaar is om uit te voeren. Bereid de afgedrukte illustratiebestanden voor door registratiemarkeringen op elke hoek van het vel en een QR-code toe te voegen. Tijdens het gebruik leest het CCD-registratiesysteem de QR-code en opent automatisch het bijbehorende snijbestand in de PFi Connect-software. Het leest ook registratiemarkeringen en compenseert eventuele beeldverschuivingen om ervoor te zorgen dat elk vel nauwkeurig wordt afgewerkt.

Standaard gereedschappen

Het PFi-mes wordt geleverd met vier snijgereedschappen en een snijwieltje, en er kunnen maximaal 3 gereedschappen in de gereedschapskop worden toegevoegd. Stel ze in op het snijden van ingewikkelde vormen, kiss-cut labels, stickers en ril-lijnen om te voorkomen dat toner breekt op vouwen en hoeken van verpakkingen.

Autofeeder

Feeder capaciteit

Tot 100 mm

Vellen separatie

Variabele blaaslucht voor vellenseparatie

Invoersysteem

Vacuüm invoer met klemmen gemonteerd op portaal

Max. vellenformaat

*B 800 mm x L 600 mm

Min. vellenformaat

B 210 mm x L 297 mm

Snijinstellingen

Gereedschappen

Doorsnede, kiss cut, rilwiel, perforatiewiel optioneel

Snijsysteem

Digitaal aangestuurd

Mes

Tungsten

Snelheid

12-45 seconden per SRA3-vel, afhankelijk van snijvorm

Max. snijsnelheid

Tot 1.200 mm/s

Snijdikte

Tot 6 mm

Tolerantie

± 0,3 mm

Software en aansluitingen

Platform (Pc optioneelgeleverd)

Processor I5 7500 Series Dual Core of hoger, Ram 4 GB of meer, Hard Drive 5 GB (SSD aanbevolen voor optimale prestaties), Ethernet Poort: 10/100 MB x1, PCI-E 1GB Ethernet card x1, Display: 19” LCD of groter

Bestandsformaten

Ai, EPS, jpg, Pdf, Ps en Dxf

Netwerk

LAN

Camera registratiesysteem

CCD

Stroom aansluitingen, verbruik

Voltage

22 V, 50/60 Hz, 20 A

Vermogen

4 kW

Afmetingen

B 3.200 mm x D 1.100 mm x H 1.100 mm



Klik hier voor meer informatie over dit product
