Duplo 150 (DBS) Digital Booklet System

Prijs op aanvraag

Prijs aanvragen
Het systeem geeft gebruikers het voordeel van de kleinste volautomatische bookletmaker ter wereld (de Duplo DBM-150) in combinatie met de betrouwbaarheid en flexibiliteit van de nieuwste generatie sheetfeeder, de DSF-2200. Meer informatie / Download PDF
Hebt u vragen over dit product? Contacteer ons via: +31 162 486 286
Artikelnummer: Duplo 150DBS
Categories: , ,
Tags: , , , , , , ,

Beschrijving

Duplo 150 (DBS) Digital Booklet System
Volledig automatisch hechtvouw-systeem
Verwerkt tot 2.400 brochures per uur!
Biedt volledige integriteit en veiligheid.
Kan prints uit meerdere bronnen tegelijkertijd verwerken
Menu’s, brochures, catalogi, nieuwsbrieven, cursusmaterialen, bedrijfsrapportages, misboekjes, CD-boekjes, vergaren van idempapier

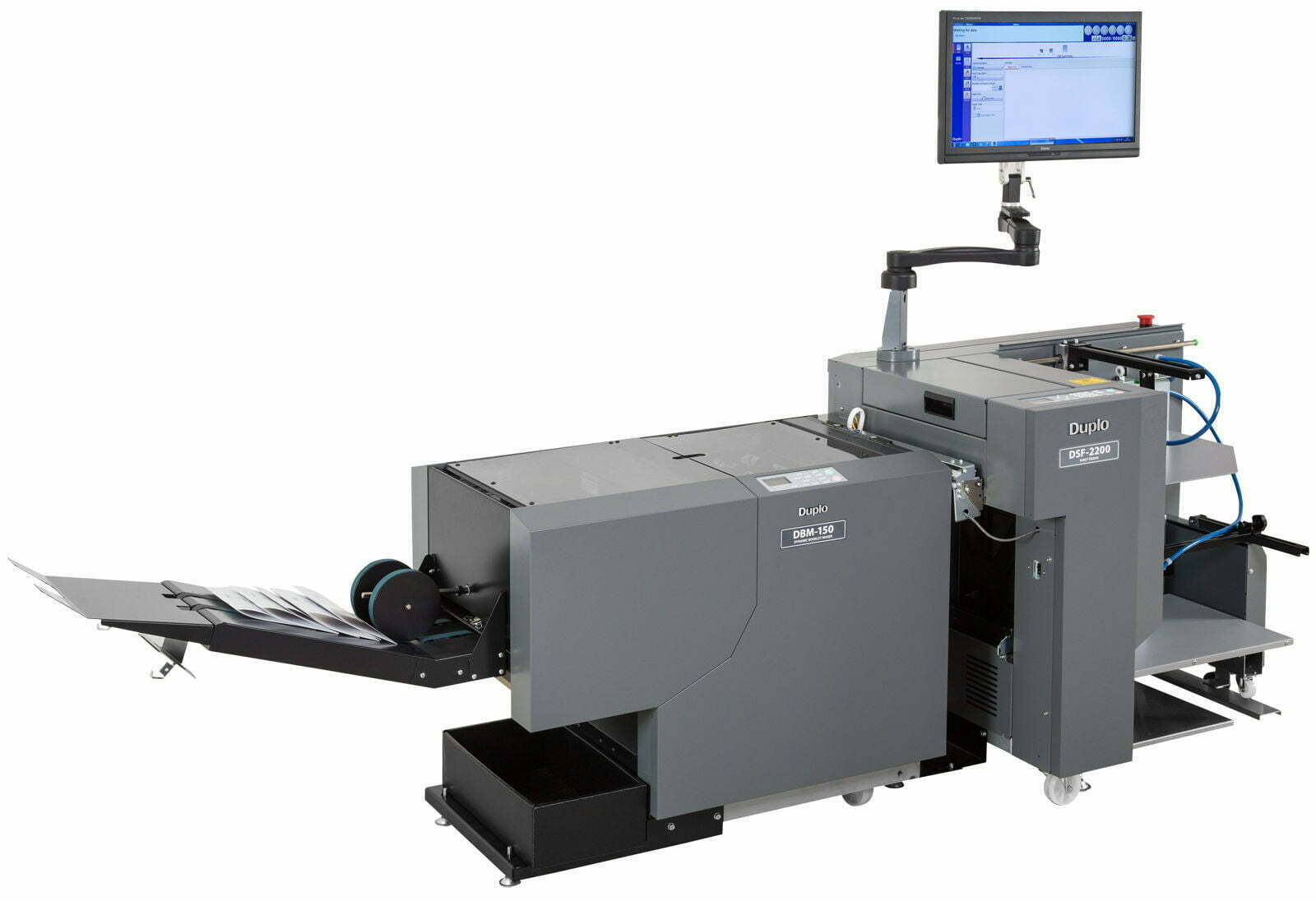

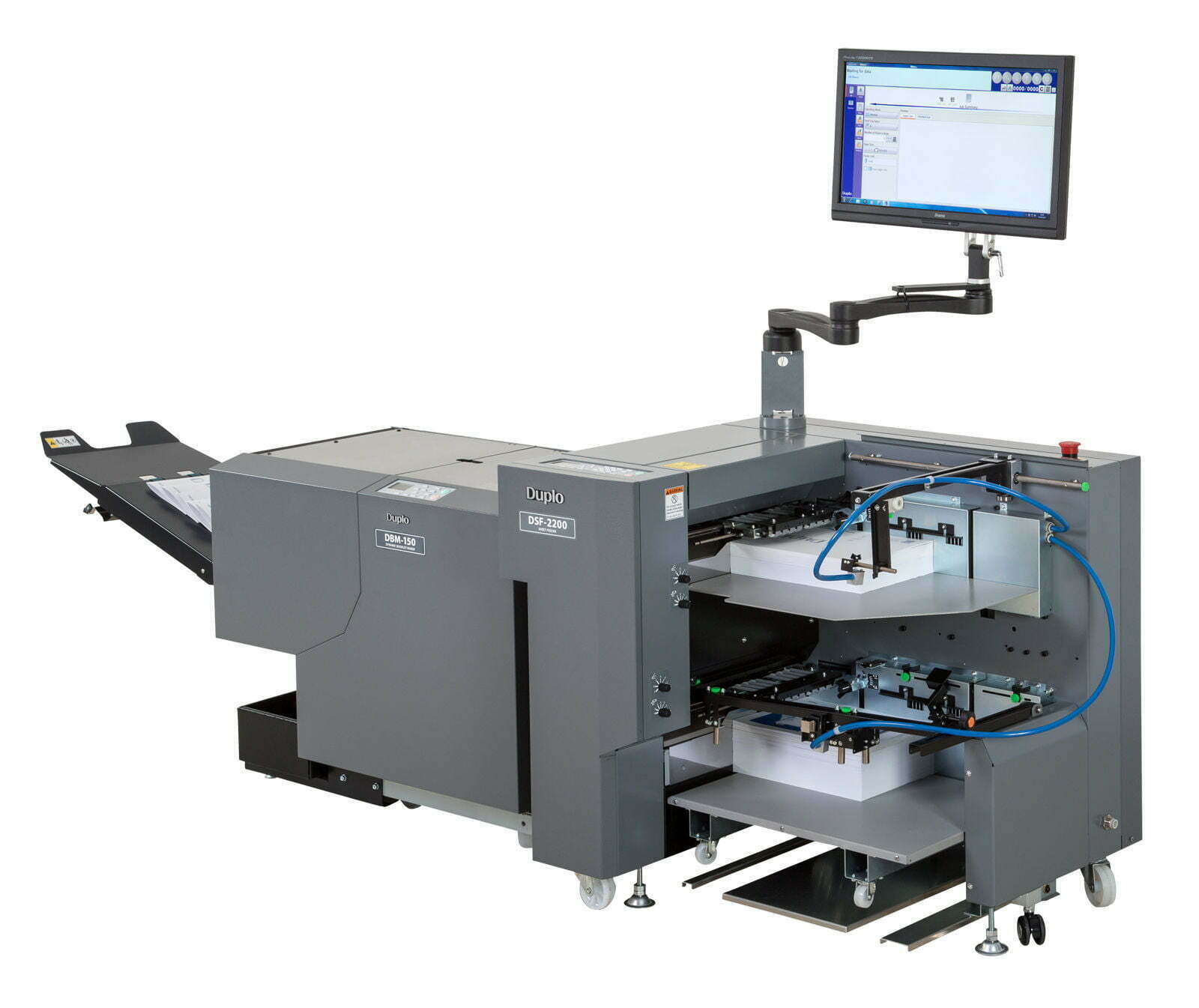

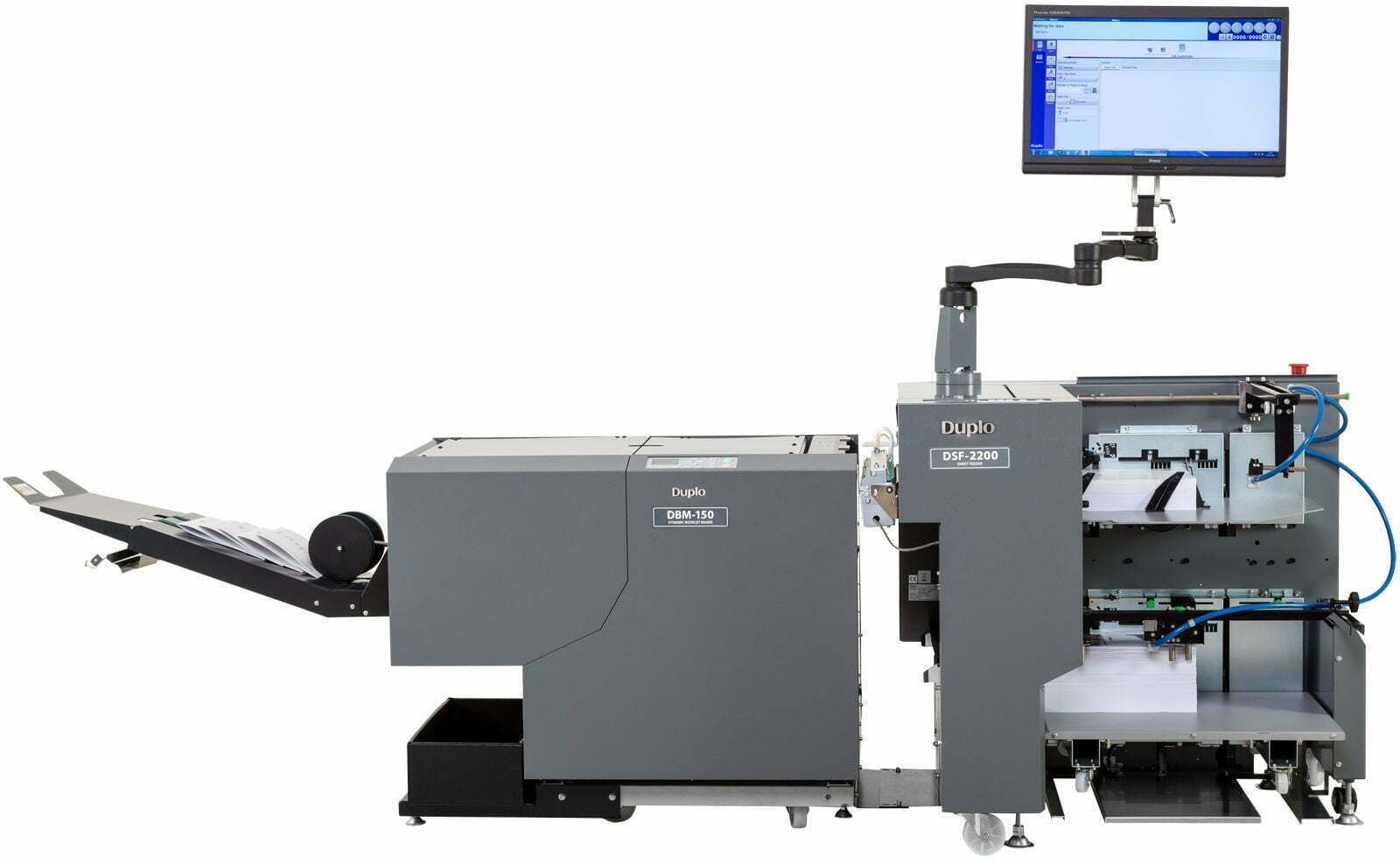

Het Duplo 150 Digital Booklet System is de combinatie van de kleinste volautomatische bookletmaker ter wereld, de DBM-150, met de nieuwe generatie DSF-2200 sheetfeeder. Het is een ideale near-line oplossing voor digitaal bedrukte vellen. Dit systeem is geconfigureerd om aan de steeds veranderende eisen van de hedendaagse digitale drukker te voldoen en is ontworpen om prints van zowel digitale output als offset tegelijkertijd te verwerken. Duplo heeft de functies van de grote bookletmakers gebundeld in dit uniek compacte systeem.
Compacte footprint
Het 150 Booklet-systeem is 13% kleiner dan zijn voorganger het 120 Bookletsysteem. De compacte footprint maakt het makkelijker om de machine te installeren in een beperkte ruimte. De DBM-150 en DBM-150T zijn de ideale oplossing voor gebruikers met een gevarieerd volume, zoals digitale printers, kopieershops of huisrepro’s. Ondanks het kleine formaat kan dit systeem een groot aantal toepassingen afwerken.
Flexibiliteit
Met het 150 Digital Booklet System wordt het afwerken van gedrukte/geprinte vellen van meerdere printers en persen ondersteunt. Het inbinden van digitale en offset-vellen, eenvoudige brochures of complexe gepersonaliseerde documenten is mogelijk – zonder afbreuk te doen aan de afdrukproductie.
Media
Het Booklet-systeem kan een groot aantal toepassingen verwerken. Het is geschikt voor velformaten van 120 mm x 210 mm tot 320 mm x 460 mm en papiergewichten van 64 g/m² tot 300 g/m².
Productiviteit
Het 150 Digital Booklet-systeem kan tot 2.400 boeken per uur verwerken zonder tussenkomst van de operator of verspilling van kostbare prints. Bovendien kunnen de invoerstations op de DSF-2200 op vijf verschillende manieren worden gebruikt voor optimale efficiëntie. De bovenste bak heeft een laadcapaciteit van 65 mm en de onderste bak heeft een laadcapaciteit van 200 mm. Beide stations kunnen worden gebruikt om de covers, inhoud of sets met selfcovers te voeden. Ze kan ook een verscheidenheid aan papiersoorten en papiergewichten tot 300 g/m² met gemak en precisie invoeren.
Automatische precisie
Het hele systeem wordt beheerd vanuit één enkele pc-controller. Hiermee worden taken binnen een paar seconden automatisch ingesteld en wordt bij het wisselen tussen taken geen gereedschap gebruikt. De operator kan gemakkelijk taken maken en opslaan om later opnieuw te kunnen worden opgeroepen. Elk station in de DSF-2200 is uitgerust met de modernste ultrasone technologie. De ultrasone sensor detecteert luchtspleten tussen twee vellen bij een dubbele invoer, ongeacht de inktkleur, de papierkleur of de papierdikte. Hierdoor kan de operator verschillende papiergewichten binnen dezelfde taak invoeren.
Superieur invoersysteem
De DSF-2200 is uitgerust met een 8-voudige feederbelt waardoor de invoerkop contact maakt met een groot deel van het vel. Elk station wordt geleverd met drie afzonderlijke DC-ventilatoren, één voor aanzuiging voor de toevoer, één voor vellenseparatie aan de voorzijde van de stapel en één om de zijkanten van de vellen te scheiden waardoor lucht door de vellen kan stromen over de gehele lengte van het vel voor optimale papierscheiding. De operator kan eenvoudig de hoeveelheid aanzuiglucht en vellenseparatie regelen om ook lastige papierstapels te kunnen verwerken.
Beveiliging
Het systeem is uitgerust met functies zoals Optical Mark Recognition (OMR) en een optionele barcodekit die 1D- of 2D-barcodes kan lezen. De set bestaat uit twee OMR-lezers voor elk invoerstation. Het is ontworpen om de correctheid van elke set te controleren door een afgedrukte barcode te lezen op elk vel dat wordt verwerkt, zodat de productie direct de eerste keer goed is. Deze functies zijn vooral belangrijk voor gepersonaliseerde en variabele productie.

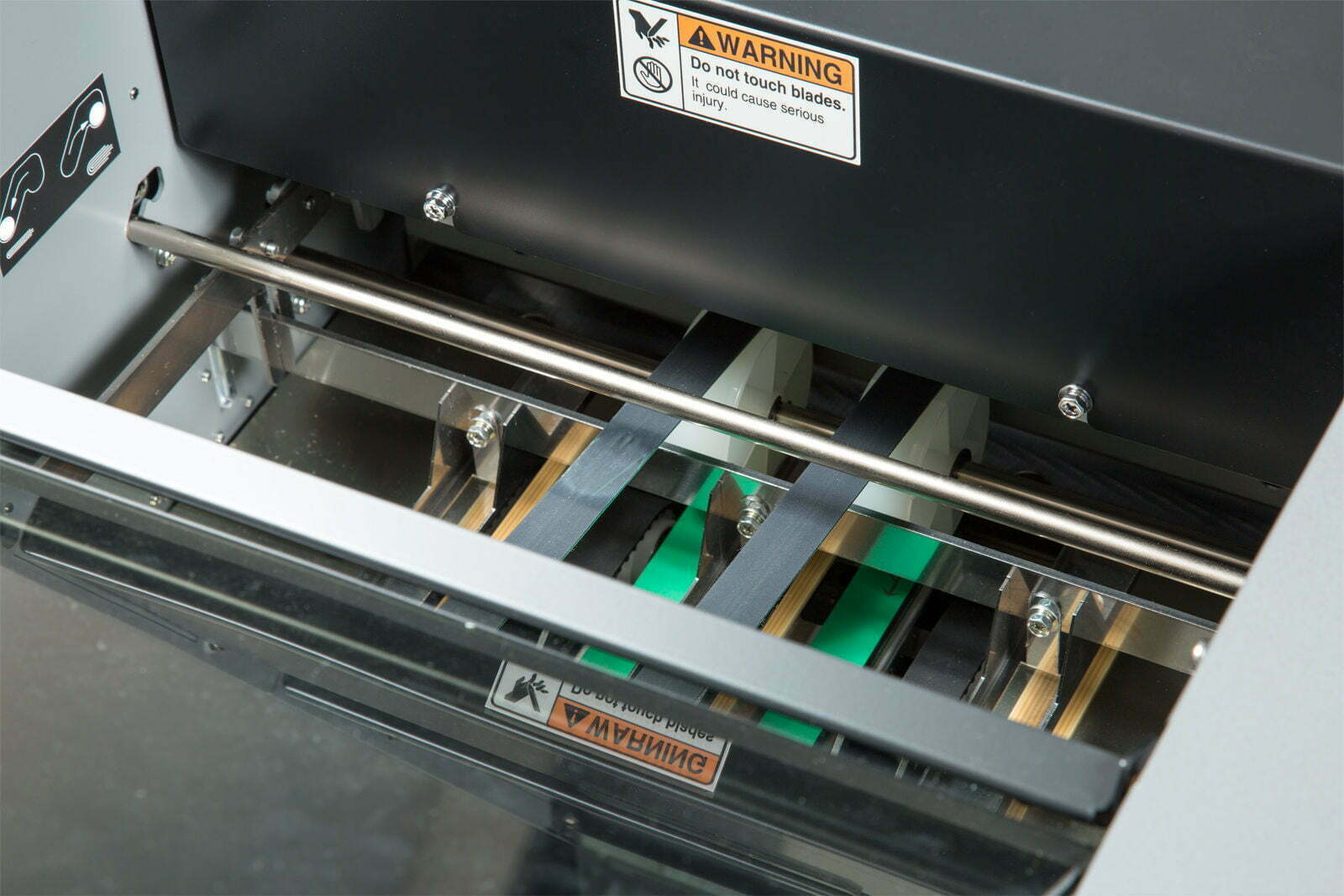

Trimmer
De 150 trimmer is volledig automatisch en wordt geprogrammeerd vanuit de PC- controller. De trimpositie kan ingesteld worden van 1 tot 20 mm.
Hand-invoer
De Duplo DBM-150 vouwhechter en trimmer kunnen als stand-alonesysteem worden ingezet. De operator kan handmatig sets invoeren in de handinvoer. Een ideale oplossing voor korte runs en voorvergaarde opdrachten.
Modulaire opbouw
Dit modulaire systeem kan worden aangepast aan de behoeften van alle gebruikers. Het Duplo-systeem kan worden geconfigureerd en uitgebreid als wensen en eisen na verloop van tijd veranderen.

Duplo DBM-150, DBM-150T
Brochure formaten, zadelhechten en vouwen Lengte 210 tot 460 mm Standaard formaten: A5SEF, A4 SEF, A4 LEF, A3 SEF, A3SR SEF, B5 SEF, B4 SEF, LGR SEF, LGL SEF, LTR SEF, LTR LEF
Brochure formaten, zij-hechten (optie) Lengte 180 tot 231 mm
Papiersoorten *2 Houtvrij offset 64 tot 127,9 grs/m² Gecoat 104,7 tot 127,9 grs/m² Cover: Houtvrij offset, gecoat tot 300 grs/m²
Max. hechtdikte *1 Houtvrij offset: tot 2,5 mm, tot 25 vel Gecoat; tot 2,0 mm, tot 20 vel
Snelheid tot 2.400 sets/uur

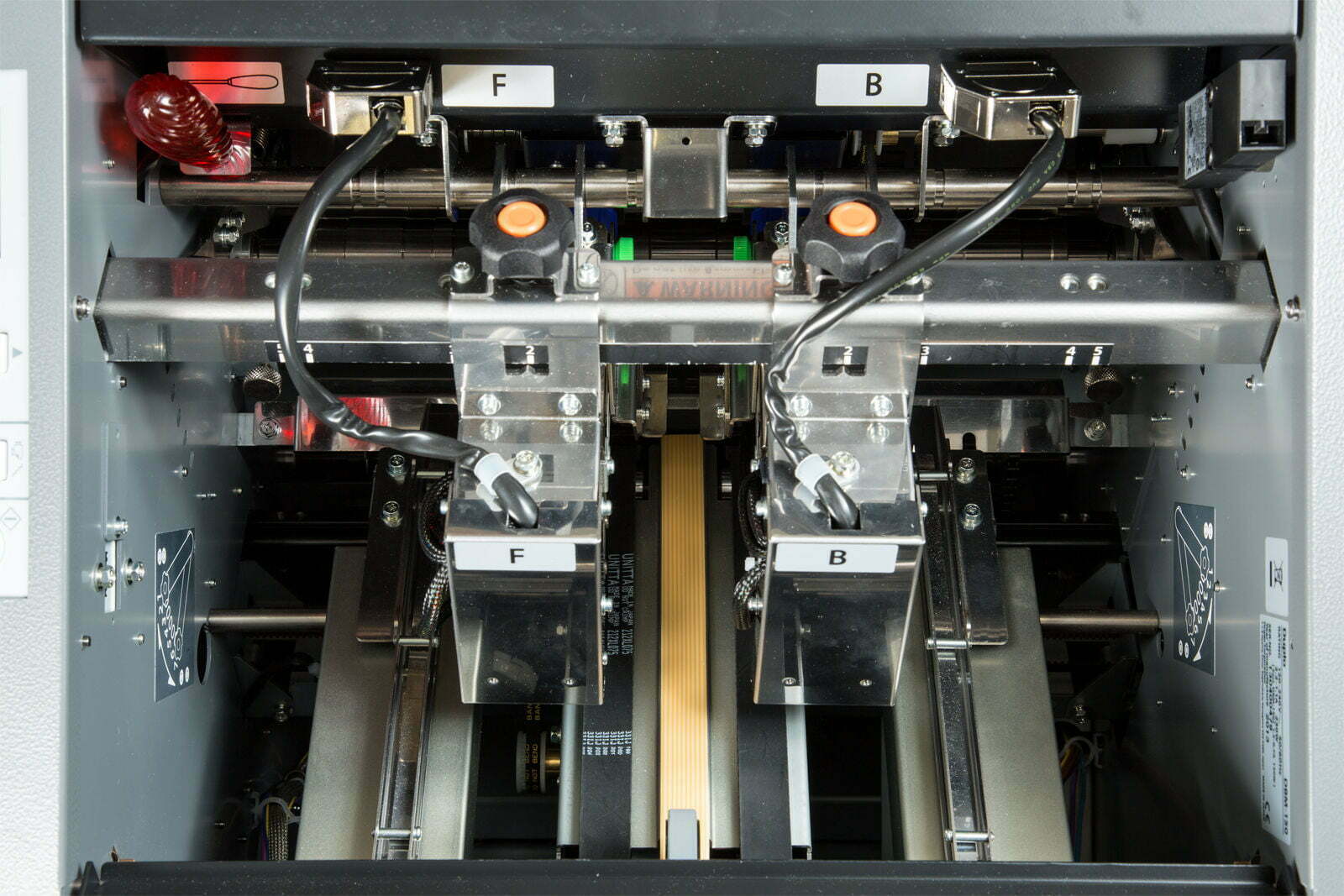

Hechtkoppen Isaberg Rapid R952
Afstand hechtkoppen 70, 108, 160, 258 en 276 mm
Trimafstand 1 tot 20 mm
Aantal te trimmen vellen 4 tot 50 vellen
Hechtcapaciteit 5.000 hechtnieten per cartridge
Detectie functies Paper jam (feedersectie, stopsectie, uitvoersectie), leeg niet-magazijn, hoek- en zij-hechtkit-sectie, deur open/ dicht, mespositie, stoppositie, motor overbelasting, opening vouwwals.
Bedienings-paneel LCD bedieningspaneel (DBM-150)
Geluidsemissie Equivalent continu AGewogen geluidsdrukniveau: 75.2 Geluidsdrukniveau: 92.5 (gemeten op 1 m afstand van het bedieningspaneel, 1,5 m van de vloer)
Stroomvoorziening 120 tot 240 V 50/60 Hz
Stroomverbruik DBM-150: 130 W, 1,2-0,7 A DBM-150 + DBM-150T: 230 W, 2,2-1,1 A
Netto gewicht 137 kg

DSF-2200 Sheet Feeder
Invoersysteem Feederbelt met luchtinvoer, vellenscheiding met lucht
Gebruikersfuncties OMR-lezer, ultrasone dubbelveldetectie, handinvoer, actieve antistatische balk
Invoercapaciteit Hoofdstation 200 mm
Netto gewicht 115 kg
Bruto gewicht 140 kg
Opties voor de Duplo DSF-2200
Microsoft Windowsgebaseerde grafische gebruikersinterface Job-programmering, opslaan en oproepen, geautomatiseerde set-up (Verplichte vereisten bij het installeren van een barcodelezer)
Barcodelezer kit Past in twee stations. 1D & 2D codes ondersteunt 39, 93, 128, 2 van 5, Datamatrix
Trail Edge Air Kit
Preloading Tray Kit

Hoek- en zij-hecht kit
Papierformaat 200×180 – 320×231 mm
Aantal vellen Houtvrij offset 2 tot 25 vellen (81,4 grs/m2 , A4SEF of Letter) Gecoat 2 tot 20 vellen (127,9 grs/m2 , A4SEF of Letter) *1
Maximale boekdikte Houtvrij offset 2,5 mm *2 Gecoat 2,0 mm *2
Snelheid 2.400 sets per uur (A4 of Letter, 81,4 grs/m2 , 10 vellen)
 *1 Er gelden beperkingen voor het aantal hechtnieten bij het gebruik van nietcartridges met betrekking tot het papiergewicht en het aantal vellen.
 *2 Er zijn beperkingen m.b.t. het papiergewicht. Het maximale aantal vellen mag niet worden overschreden. Optioneel kleine bookletkit.
